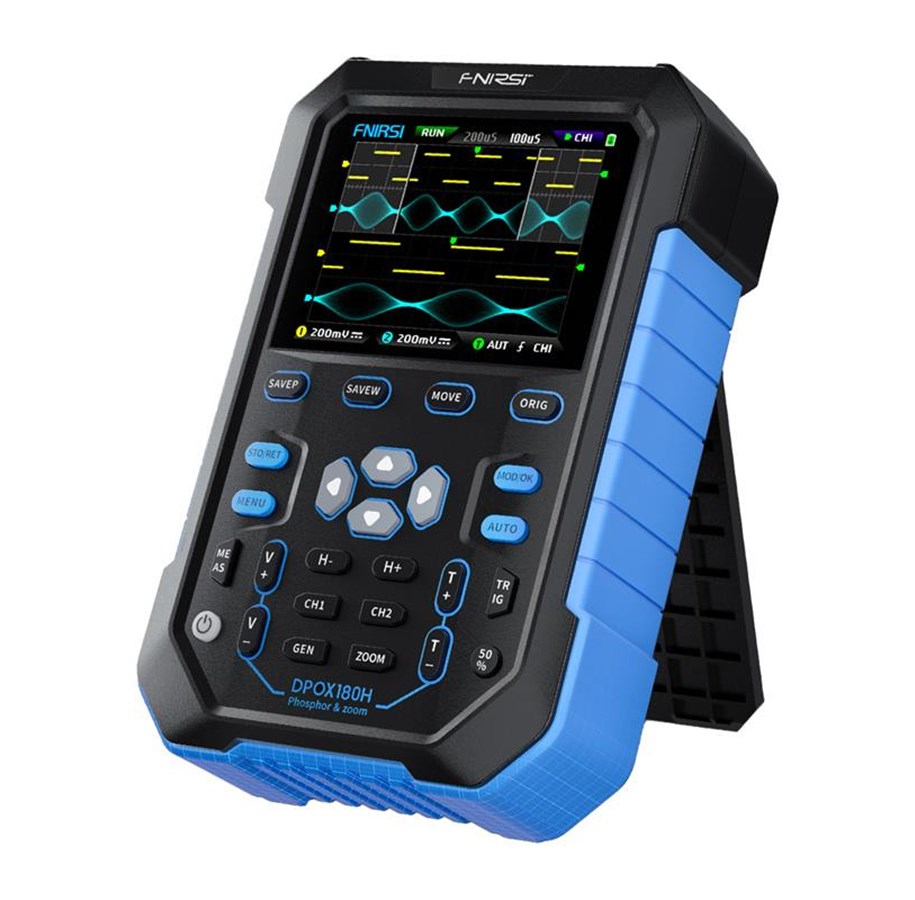

FNIRSI DPOX180H 2-in-1 Handheld Digital Phosphor O

FNIRSI DPOX180H er et håndholdt digitalt fosforoscilloskop (DPO), der kombinerer et 180 MHz tokanalsoscilloskop, en 20 MHz DDS-funktionsgenerator og avancerede signalanalysefunktioner. Det er udviklet som et kompakt, mobilt værktøj til service-, værksteds- og laboratoriearbejde og tilbyder høj funktionalitet i én enkelt enhed.

180 MHz båndbredde og 500 MSPS – målenøjagtighed

Oscilloskopet tilbyder 180 MHz (-3 dB) analog båndbredde og realtidssampling op til 500 MSPS (250 MSPS i dobbeltkanalsdrift). Dette muliggør nøjagtig gengivelse af hurtige flanker, impulser og højfrekvente signaler, hvilket er afgørende i diagnosticeringen af moderne elektroniske systemer.

Digital Phosphor-teknologi – mere information i bølgeformen

Digital Phosphor-teknologien bruger lysstyrkeskala og farvetemperatur til at visualisere signalfrekvensen. Dette gør det nemt at spotte jitter, støj, ustabilitet og sjældne hændelser, der kan forblive usynlige i klassiske oscilloskoper.

50.000 wfms/s – ingen dødtid

Den høje opdateringshastighed på 50.000 bølgeformer pr. sekund reducerer dødtiden ved dataindsamling betydeligt. Dette giver dig mulighed for effektivt at registrere kortvarige forstyrrelser og signalafvigelser, hvilket er særligt vigtigt ved analyse af switch-mode strømforsyninger og digitale busser.

Hardwarebåndbreddegrænse på 20 MHz og stabil trigger

Det indbyggede, omskiftelige 20 MHz hardwarebåndpasfilter reducerer effektivt støj og højere harmoniske. Kombineret med et omfattende triggersystem (Auto/Normal/Single, stigende og faldende kant) og adaptiv trigger-stabilisering sikrer det et klart og stabilt signalbillede.

FFT og X-Y-tilstand – frekvens- og relationsanalyse

FFT-funktionen giver et hurtigt, kvalitativt overblik over frekvensspektret for det testede signal. Derudover giver X-Y-tilstanden med digital fosfor dig mulighed for at analysere amplitude- og faseforholdene mellem to kanaler, f.eks. i form af Lissajous-figurer.

Tidszoom og rullemodus

Oscilloskopet tilbyder en ZOOM-tidsbase i området 2×–1000×, hvilket muliggør nøjagtig analyse af udvalgte bølgeformsegmenter. Rullemodus muliggør kontinuerlig observation af langsomt skiftende signaler i realtid.

20 MHz DDS-generator og chopping-funktion

Den indbyggede 20 MHz DDS-funktionsgenerator understøtter 14 bølgeformstyper med frekvensjustering i trin på 1 Hz. Den unikke chopping-udgangsfunktion giver dig mulighed for at udskære et fragment af den målte bølgeform og bruge det som generatorens udgangssignal, med mulighed for at gemme op til 500 brugerdefinerede signaler.

Lagring, visning og eksport af data

Det interne 120 Mbit-hukommelse kan gemme op til 250 kurveformer og 90 skærmbilleder (BMP). Data kan ses direkte på enheden eller eksporteres til en computer via USB, og firmwaren kan nemt opdateres.

Mobilitet, sikkerhed og brugervenlighed

Den 2,8" (320×240) IPS-farveskærm sikrer god læsbarhed under alle forhold. Enheden er udstyret med automatisk konfiguration med én knap, markørmålinger, indgangsbeskyttelse op til 400 V, et 3000 mAh Li-ion-batteri (op til ca. 4 timers drift) og hurtig 5 V / 2 A-opladning. FNIRSI DPOX180H er et alsidigt og sikkert værktøj til elektronikingeniører, serviceteknikere, studerende og krævende hobbyister.
